スーパーファミコン コントローラーの無線化プロジェクト：2ch 基板設計

 【SFC側】

抽象的な回路構成を書いていたが、ちゃんと回路図を起こすと以下

SFC内部に内臓する事を想定して設計。

コネクタはJSTのコネクタをランドには割り当てしているが、実際は、マイコンに書き込み時のみ仮半田するか、テストワイヤーを用いる事を想定。

５Vの入力ラインにスイッチを入れる予定。

これは、無線接続を利用せずに、直接SFC本体にコントローラーを接続した際に、OFFするとCH32V003に接続されているピンは電源を与えないとインピーダンスが高く、そのまま接続しても遊べる。CH32V003に電源を供給してしまうと、並列になるので動作できない。

【バッテリー保護回路】

保護回路は一度テストして動作を確認しているので、その回路をそのままもってくる。

https://funasover.blogspot.com/2025/05/dw.html

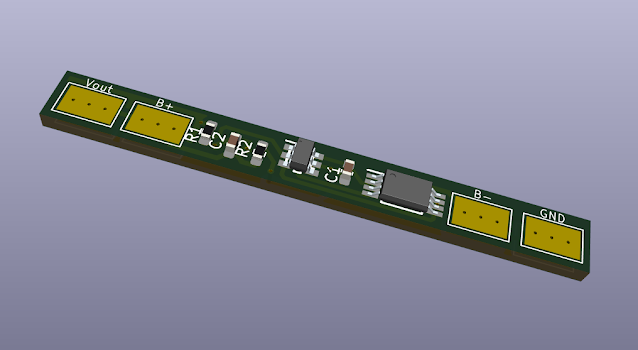

レイアウトは、こんな感じで細長いものにしている。

 【コントローラー側】

２次電池の充電回路、USBが接続されている時は、充電しながら使えるようにという点だけ、それ以外は、レギュレーターでESPに電源を供給してあげて、SFCのコントローラーとやり取りをする回路。

レイアウトは、4.95ｃｍｘ５ｃｍに。もっと小さくレイアウトできると思うが、バッテリーは今回は大きい容量のものを使う想定のため

 【ＰＣＢの発注】

今回はＪＬＣＰＣＢさんに発注。３ドル・・・。１ドル150円として450円。

上記３つの設計を面付けして、10ｃｍｘ10ｃｍに収める形にした。切断のりしろは1ｍｍとるようにしている。

３Ｄでドリルデータがちゃんと反映されて、穴が開いているかは最低限確認するようにしている。

１週間ほどで到着する予定・・・。

納品されるのを待ちましょう。
