【充電回路】TP4056(保護回路は電池側）
充電IC TP4056。たぶん買った方が安いはずだが、自分の回路に組み込みしたいので準備。

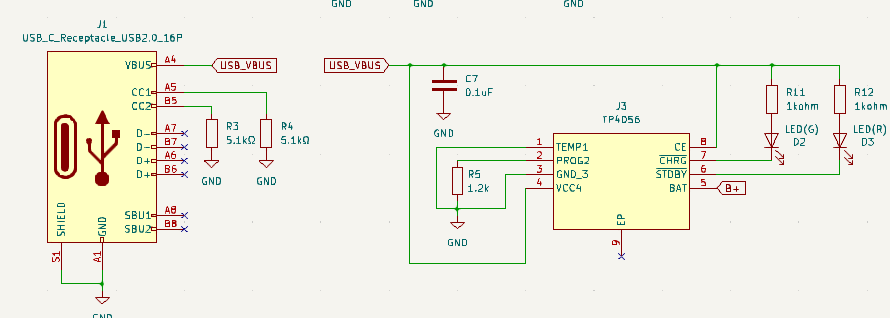

データシート
に掲載されている通りの回路。
電源はUSB（携帯の古い充電器２A）から取得。テストなので、USB-Cの5.1kの抵抗はつけてはいないが、回路はいたってシンプル。1.2kの抵抗で充電電流を決めて、それ以外は充電状態を示すLEDのみ。

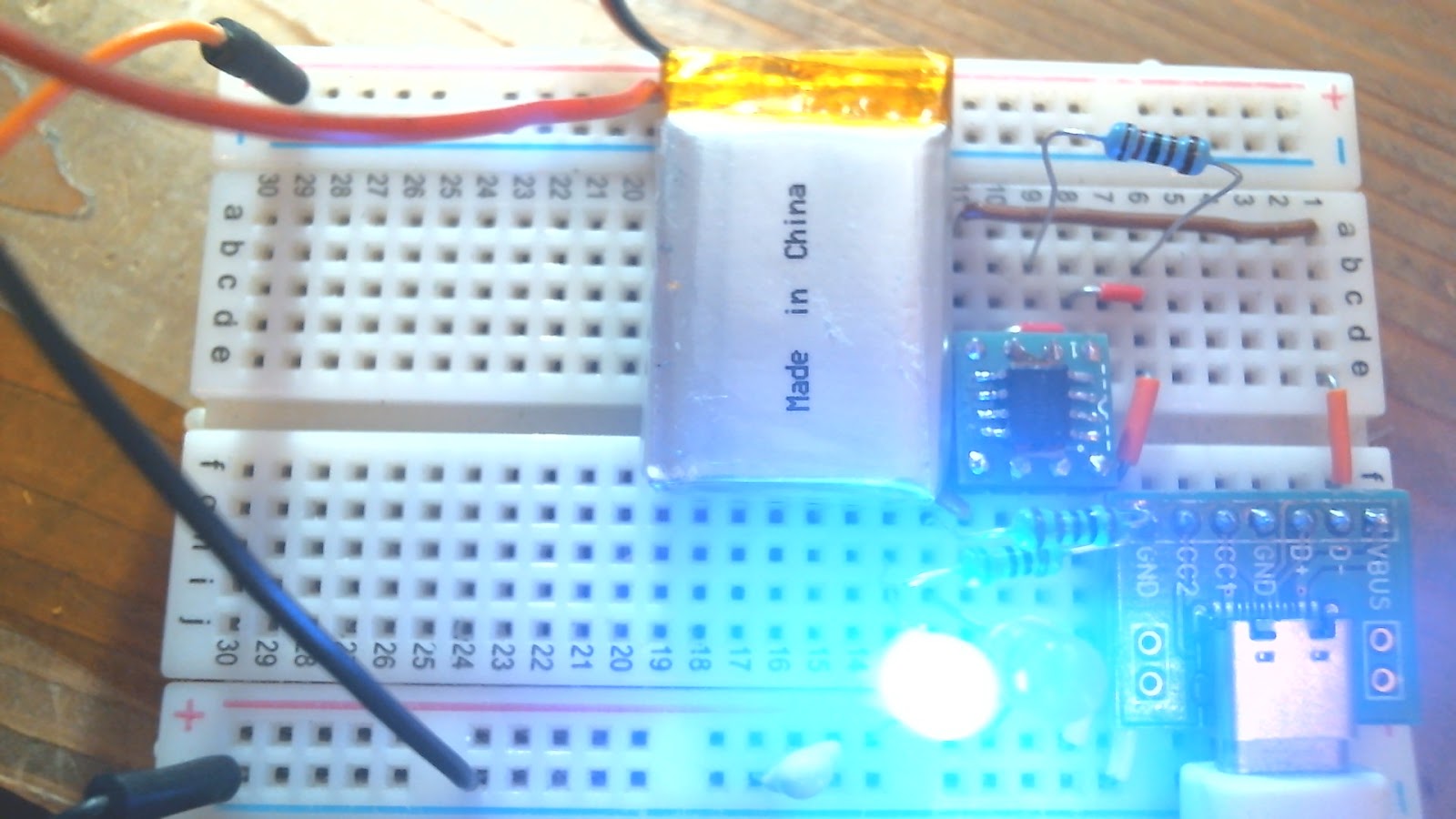

テスト利用したバッテリーは、充放電の時間が短くて済む250ｍAhの小さいもので、保護回路がバッテリー側に用意されているタイプをまず利用。
【動作】
バッテリーを接続せず、電源に接続すると両方のLEDが点滅する。
B＋とGNDの間に、10uFのキャパシターを接続していると赤側CHRGEは細かく点滅する。
”Coruscate”瞬くという意味。
充電中は、青色STANDBYのLEDが消えて、赤色CHRGEのみ点灯。
充電が完了すると、赤CHRGEが消えて青色STANDBYが点灯。
電池の電圧が、テスターでモニタしていたが4.25Vになったところで、充電を停止。
