スーパーファミコン コントローラーの無線化プロジェクト:バグ有だが、一応動きはする ここまでまとめ



SFCに接続された側のESPはSFCの５Vから電源を供給（このSFC、USB typeCに改造済みなんで電力的に余裕がある・・ACアダプターの時に動くかは不明だがおそらく問題ないかと）

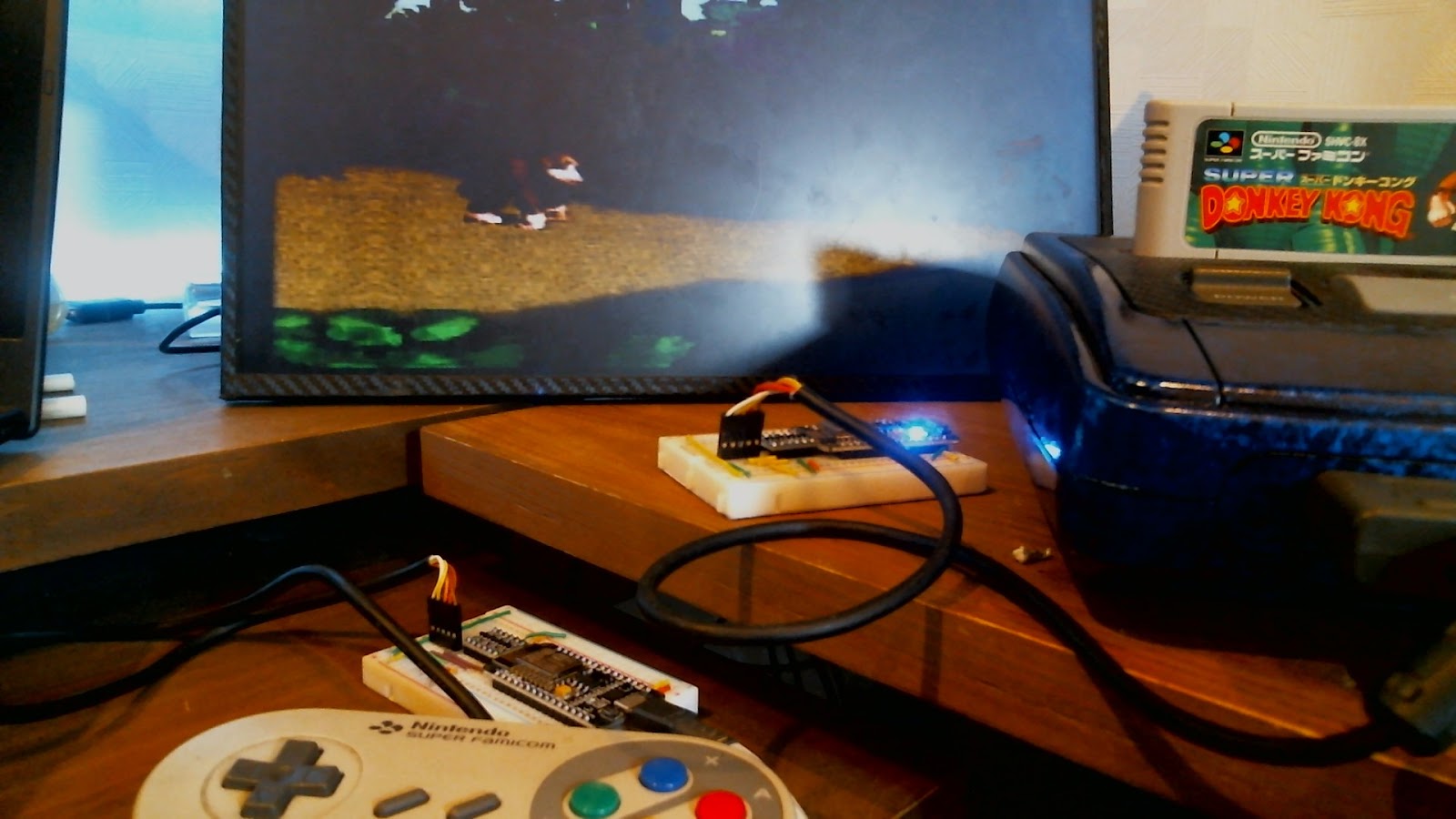

動画見ていただくとわかるように、時よりボタンを操作していないのにも関わらずドンキーコングがジャンプ（Bボタンを押した挙動）をしてしまう。

SFCに接続する側のESPのスケッチ

#include <ESP8266WiFi.h> // WiFi

#include <WiFiUDP.h>     // UDP

#define PS_READ_PIN 5

#define DAT_OUTPIN 4

#define DAT_OUTPIN_BIT (1<<4)

int button_status;

// SSIDとパスワード

const char *ssid = "esp8266";

const char *password = "12345678";

//create UDP instance

static WiFiUDP udp;

#define LOCAL_PORT  5000  // port number for local

#define REMOTE_PORT 5000  // port number for remote

// IPアドレス

IPAddress localIP; //local IP address

IPAddress remoteIP;  // remote address

void onRising() {

  noInterrupts();

  //B Y SELECT  START 上 下 左 右 A X L R HHH

  //button_status = 0b1010101010101011; // for test

  delayMicroseconds(9);

  for (int j = 0; j < 16; j++) {

    WRITE_PERI_REG(PERIPHS_GPIO_BASEADDR + (8 - 4 * (bitRead(button_status, 15 - j))), DAT_OUTPIN_BIT);

    delayMicroseconds(11);

    for (int i = 0; i < 13; i++) { asm("nop \n"); };  // i<10 0.65usec

  }

  digitalWrite(DAT_OUTPIN, LOW);

  interrupts();

}

void setup() {

  Serial.begin(115200);

  pinMode(LED_BUILTIN, OUTPUT);

  pinMode(DAT_OUTPIN, OUTPUT);

  pinMode(PS_READ_PIN, INPUT);

  digitalWrite(DAT_OUTPIN, LOW);

  attachInterrupt(digitalPinToInterrupt(PS_READ_PIN), onRising, RISING);

  //attachInterrupt(digitalPinToInterrupt(PS_READ_PIN), onRising2, RISING);

  button_status = 0b1010101010101111;

  //Serial.begin(115200);

  delay(100);



  // AP setting

  WiFi.mode(WIFI_AP);

  WiFi.softAP(ssid, password);

  delay(100);

  localIP = WiFi.softAPIP();

  Serial.println();

  Serial.print("AP IP address: ");Serial.println(localIP);



  // start udp

  udp.begin(LOCAL_PORT);

   delay(100);

}

void loop() {

    char packetBuffer[16];

  int packetSize = udp.parsePacket();

  if (packetSize) {

    int len = udp.read(packetBuffer, packetSize);

    if (len > 0) packetBuffer[len] = '\0';

    button_status=atoi(packetBuffer);

  }

    //Serial.println(button_status,BIN);

}

コントローラーに接続する側のESPのスケッチ

#include <ESP8266WiFi.h>  // WiFih>

#include <WiFiUdp.h>

#include "ESP8266TimerInterrupt.h"

const char ssid[] = "esp8266";   // SSID

const char pass[] = "12345678";  // password

static WiFiUDP wifiUdp;  //create UDP instance

// IP address to send UDP data to.

// it can be ip address of the server or

static const char *kRemoteIpadr = "192.168.4.1";

static const int kRmoteUdpPort = 5000;

#define PS_PIN 4    //D1

#define DAT_PIN 14  //D5

#define CLK_PIN 5   //D2

ESP8266Timer ITimer;

int status = 0b0;

void timertask() {

  String D_DATA;

  digitalWrite(PS_PIN, HIGH);

  delayMicroseconds(12);

  digitalWrite(PS_PIN, LOW);

  delayMicroseconds(6);

  for (int i = 0; i < 16; i++) {

    digitalWrite(CLK_PIN, LOW);

    if (digitalRead(DAT_PIN) == LOW) {

      bitWrite(status, 15 - i, 0);

    } else {

      bitWrite(status, 15 - i, 1);

    };

    delayMicroseconds(6);

    digitalWrite(CLK_PIN, HIGH);

    delayMicroseconds(6);

  }

  D_DATA = String(status);

  wifiUdp.beginPacket(kRemoteIpadr, kRmoteUdpPort);

  //wifiUdp.write(String(val,BIN), 16);

  wifiUdp.print(D_DATA);

  wifiUdp.endPacket();

  Serial.println(status, BIN);

}

void setup() {

  Serial.begin(115200);

  Serial.println("");                  // to separate line

  static const int kLocalPort = 5000;  //local port

  WiFi.mode(WIFI_STA);

  WiFi.begin(ssid, pass);  //Connect to the WiFi network

  while (WiFi.status() != WL_CONNECTED) {

    delay(500);

  }

  Serial.print("IP address:");

  Serial.println(WiFi.localIP());

  wifiUdp.begin(kLocalPort);

  pinMode(PS_PIN, OUTPUT);

  pinMode(CLK_PIN, OUTPUT);

  pinMode(DAT_PIN, INPUT);

  digitalWrite(PS_PIN, LOW);    //normal state of PS pin

  digitalWrite(CLK_PIN, HIGH);  //nomal state of CLK pin

  ITimer.attachInterruptInterval(16666, timertask);

}

void loop() {

}
