LMX8410LEVM 低消費電力化考察



ピン１は、Chip EnableになっているのでこのピンがHIGHの時、このICがEnableになる。Enableにしない時にこのＩＣが完全に眠ってくれて消費電力をカットできる可能性がるので調べておく。

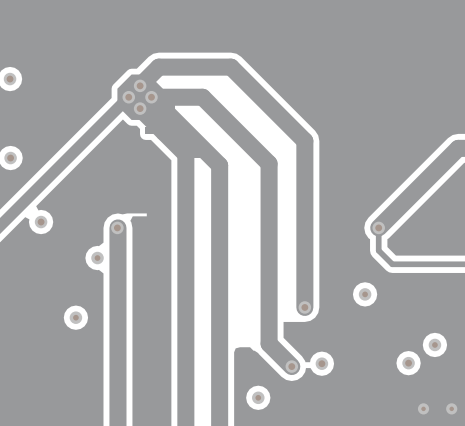

EVAキットの配線を追っていく。

ずっとビアを通じて裏面まで出ていて、R1１～１３に接続される事になっている。

R11～１３まわりはJ13の１番ピンに接続できるようになっているが、実際はR1１とR13は実装されておらずブランクになっている。そのためつながっていない。しかしこのマニュアルの回路図が不親切・・・。Ｒ11の横の〇のポストがどこに繋がっているか記載がなく、これはＣＥと入れておいてくれれば、レイアウト図を追わなくても済むものを・・・

その代わりに、Ｒ１２を通じて電源電圧に接続されていて、プルアップされている。常時ＯＮの状態。

6層からなる基板で途中の層で3.3Vが電源電圧として、R12に接続されている事が確認できる。

外からこのCEのピンを有効にするときには、本来はR12の抵抗をはずして、R11の位置につけなおしプルダウンしてしまう。それでR13の位置に抵抗１ｋΩ程度の抵抗を入れてやる。

そのためにランドがＲ１１も用意されていている。

横着する方法で、Ｒ１２はそのままにして、Ｒ１３にゼロΩを入れるという手もあるように思われる。GPIOがHIHGのときは、同電位になるので、ＣＥピンはＨＩＧＨ。GPIOをＬＯＷにすると、Ｒ１２の所で電圧降下して、ＣＥピンはＬＯＷになる。この場合は欠点はマイコン側のＧＰＩＯのＨＩＧＨの時の電圧が、この評価ボードよりやや高い時に電源電圧全体が変動する。

Ｒ１２をはずして、Ｒ１１側でＧＮＤにした場合は電源から切り離されるので、ＯＮオフしても他に影響がでにくい。

試してみる事：Ｒ1２をはずして、R11の位置に付け替え。R13の位置に1kΩ程の抵抗を入れてやる。それで放置した時にチップが暖かくなっていなければ正解。
