STM HAL ADS8341E

-

 TI社のADS8341EをSPIで動かしてみる。

【テスト回路の作製】

https://www.ti.com/product/ja-jp/ADS8341/part-details/ADS8341E/2K5

丁寧に、リアルな見た目の回路図がデータシートに載っているのでその通りに回路をブレッドボードに作る。

マニュアルより引用



SPI関係のワイヤーを接続する前はこんな感じ。(コンデンサーは別に割愛しても動くが・・・）
ジャンパーワイヤーを使ってSPIのピンにあわせの配線もこのあとやってやる。

【コーディング】
新規ファイルーSTM32 projectを立ち上げる。

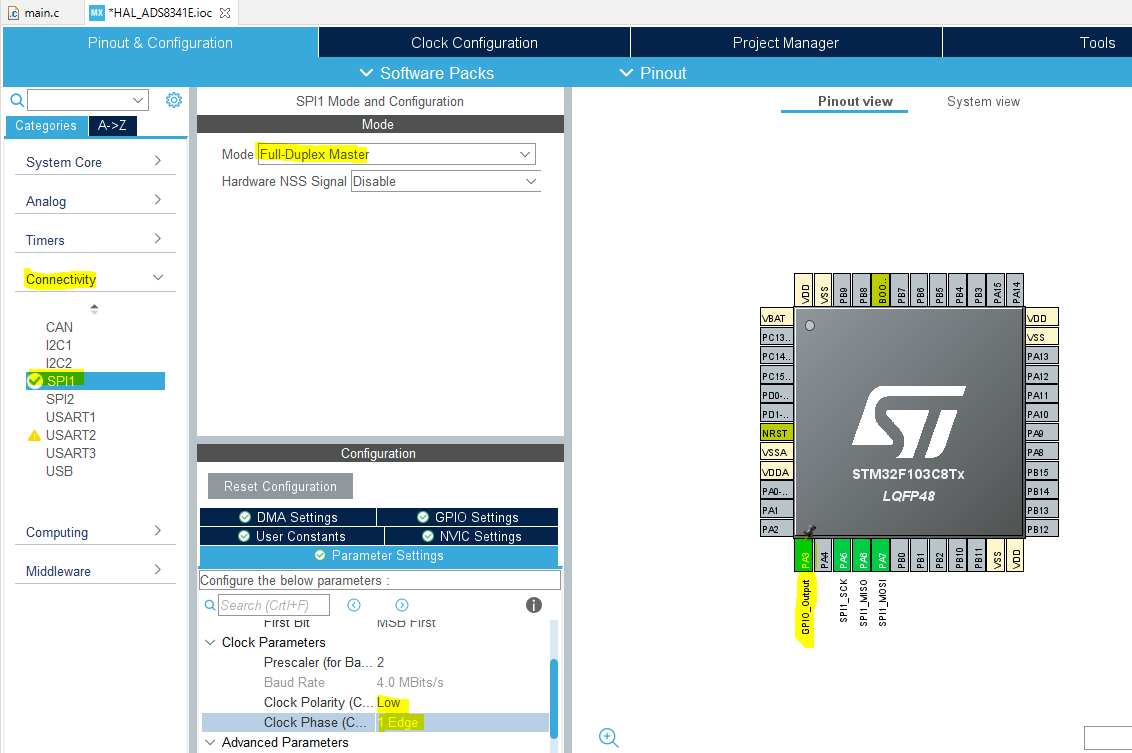

ConnectivityでSPI1を選択し、Full Demux Masterを選択。PIN３をCSピンとしてGPIP outputとして設定する。

クロックは待機状態の時LOWなのでCPOLをLOWを選択、CPHAは１stEdgeを選択しておく。

ADCの場合DACとかと違い、テスターをあてて出力を確認するとかできないので、デバッグには表示器が必要。OLEDに表示できれば、それを使う。ここではCDC-USBでシリアルで答えを吐き出す事を行う。

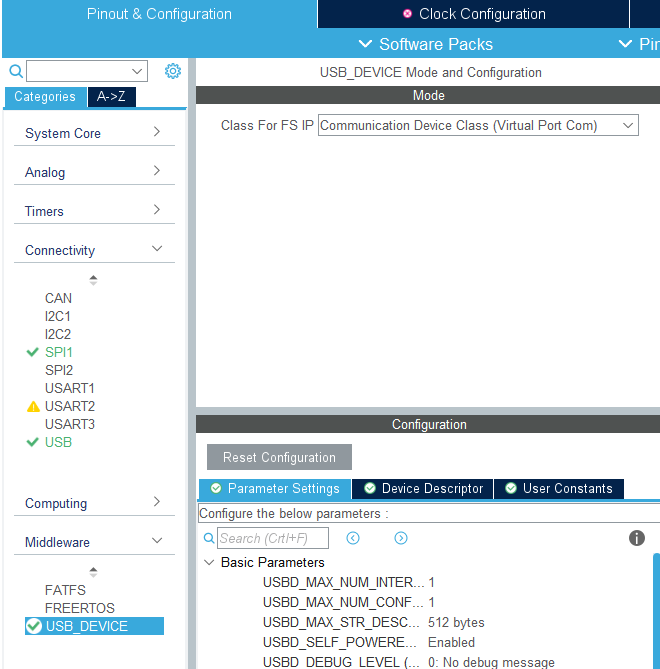

ConnectivityのUSBも選択、Device（FS)にもチェックを入れる。

チェックを入れるとMidlewareの所にUSB_DEVICEが反転選択できるようになるので、ClassはCDCを選択する。
USBを使うのでクロックとしてちゃんとしたものが必要なので、
System coreのRCCを選択して、HSEをCrystal/Ceramic　Resonatorを選択する。
次いでクロックのClock Configrationのタブを開いてクロックの調整をする。


これでUSBのクロックを設定すると今度は、SPIのクロックがエラーになるはずなので
Prescalerを設定する４以上を選択する。ADS8341 は、2.4MHz を超えるクロック・レートでデータをシフト・イン/アウトすることができるが、但し、最小収集時間ACQは1.7μs以上に保たれると記載がある。４ビット分のクロックで1.7usecだから、1.7/4＝0.425usec/
bitで、クロック周波数に直すと、1/0.425＝2.35MHz？
（結果的に実験的に、Prescalerを最速の4、18MHｚなどで動作させても動く）
ここではテストなので64と遅く設定した。

これで設定は一旦終了で、コードを吐き出させる。

このADCちょっと癖があって、データを完全に読み出すために最低25クロックサイクルが必要になる。ほとんどのマイクロプロセッサーは8ビット転送で通信するのでこれはLSBをキャプチャするために追加で読み取りをしないといけないってのが癖。
よく見ると、DINが終わってから、１クロックサイクル分空白があってDOUTが始まる。よって16ビット分読むと最後の１つがはみ出る。それを読みとるため追加しないといけない。24ビット読み込んでやる。

これを理解して、変数を定義する。
ここでは、一度、使い方の理解のために、”一度動かないコーディングをしてそれを動くように編集していく”

後で関数化する事も考えて、mainの中で定義。
  /* USER CODE BEGIN 2 */

  //variable
  uint8_t control_bits;
  uint8_t SPI_RX_buffer[3];
  uint16_t ReceivedData;
  uint8_t Dummy;
  float Vadcref=1.80;
  float V1;

control_bitsは8ビット
受け取るのは16ビットだが、25サイクル（送信に8ビット、残り17ビット）なので、24ビット分を確保するので、SPI_RX_buffer[3];と配列を用意する。
Dummyは聞かないで、後でビットシフトする時に使う。

mainの中で、CSピンを初期化としてHIGHにしておく。
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_SET);

while の中に今度は記載する。
 while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

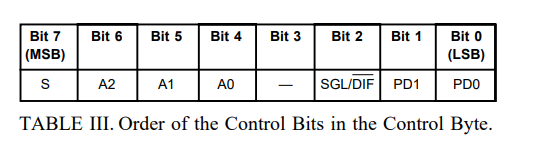

    control_bits=0b10010100;


S はいつもHIGHでないといけないので、1。スタートで、ここが１になってから１０個目のクロックでADCからマイコンに出力される。
A2～A0部分は、チャンネルで、SGL/DIFはシングルか差動かで選ぶ。
最後のPD1とPD0は、Powerdownモードを選択できる。00の組みで問題はない。


次にこれらをMOSIで送り込み、かえってくる値を読む
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_RESET);
HAL_SPI_Transmit(&hspi1, &control_bits, 1, 100);
HAL_SPI_Receive(&hspi1, &SPI_RX_buffer[0], 3, 100);
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_SET);
CSピンを下げてやって、送り込んで、3ビット分を読み込む、そしてCSピンをあげる。

これで動作すると思いきや動かないので注意。他のマイコンを触っているとちょっとこの点は難しい。HAL_SPI_Receive命令を出すとクロックも同時に生成してくれるからその点は問題がないが、MOSIの方が思ってもみない動きをする。

control_bits=0b10010100;を送り込んだあとに、HIGHになり、またLOWになったりと命令は送っていないが、何かを送信してしまう（電磁誘導で隣のラインの信号をひらっている？？それなら最終的には回避できているので、それではなく、ソフト的な問題）。マイコン側は、SがHIGHになったと思ってしまうので、BUSYがその都度にHIGHになることから、変換をしに行ってしまう・・・・

HAL_SPI_TransmitReceive(&hspi1, &control_bits[0],  &SPI_RX_buffer[0],4, 100);

というコマンドで送受をすると回避できる。
この時、control_bitsは送信から受信が終わるまで用意してやる必要がある。送信に１バイト、受信に３バイト使っているので、４バイト分を用意する。送信１バイト＋受信３バイト＝４バイトの４を最後から２番目の引数にいれる。そして送信ビットの配列の数はこの４に合わせる。

 //variable
  uint8_t control_bits[4];
と配列4つ書き換える。
その後、メインの中は、
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
     control_bits[0]=0b10010100;
    control_bits[1]=0x00;
    control_bits[2]=0x00;
    control_bits[3]=0x00;
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_RESET);
    HAL_SPI_TransmitReceive(&hspi1, &control_bits[0],  &SPI_RX_buffer[0],4, 100);
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_SET);

としてあげると
狙い通りの動きをしてくれる。（ここではVrefは1.8Vだが強制的に3.3Vを入力して１６ビットが0xFFFFになるようにしてテストしている。

これで受信はできたが、実際の電圧にはなっていないし、そもそもビットがずれている。
ビットシフトを使って、直してやる。
    //----1st byte----/
    SPI_RX_buffer[1]=SPI_RX_buffer[1] << 1; //shift 1 bit to left
    //2nd byte shift 7 bit to right
    Dummy=SPI_RX_buffer[2] >>7;
     // new 1st byte
     SPI_RX_buffer[1]=SPI_RX_buffer[1] | Dummy;
    //----2nd byte----//
     SPI_RX_buffer[2]=SPI_RX_buffer[2] <<1; //shift 1 bit to left
    //3nd byte shift 7 bit to right
     Dummy=SPI_RX_buffer[3] >>7;
    //----new 2nd byte----
     SPI_RX_buffer[2]=SPI_RX_buffer[2] | Dummy;

     ReceivedData=SPI_RX_buffer[1] <<8 | SPI_RX_buffer[2];
              V1=Vadcref*ReceivedData/65536;

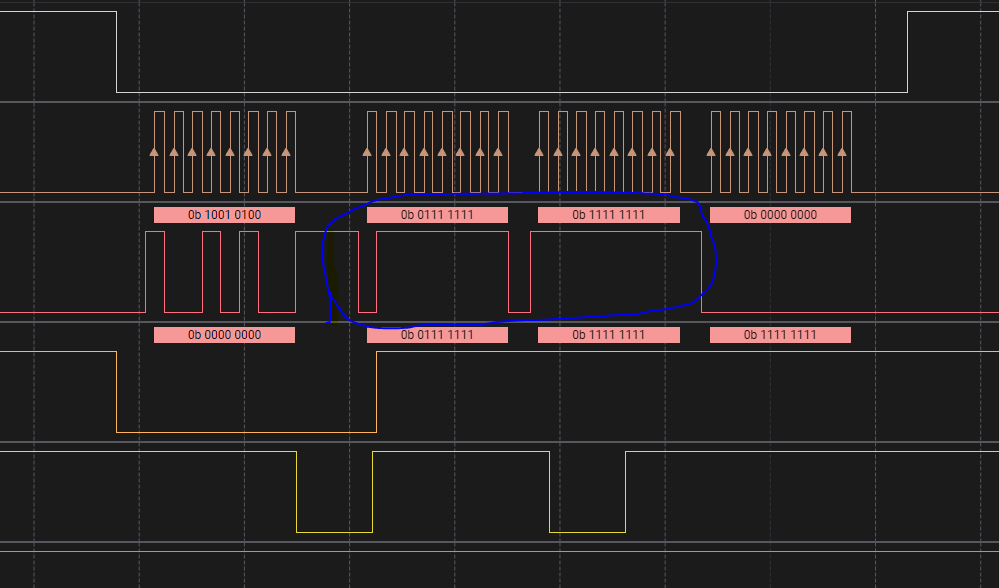

解説はもうやらないけど・・・ロジアナの図を見ているとわかると思う。
雑な手書きだが、８ビットのコントロールを送ってから、次のクロックの立ち上がりはゼロになっていて値は必ずゼロを返してくる。これは先に説明した通り。そして、その分が最後の8ビットの先頭にずれ込んでいる。これをビットシフトの操作をして上の青の↑と次の↑の16ビットに直してやる操作をしている。

最後に表示をしてやる
  sprintf(cdcBuffer, "V1=%f\n\r",V1);
   while(CDC_Transmit_FS((uint8_t*)cdcBuffer, strlen(cdcBuffer)) == USBD_OK) {}
   HAL_Delay(500);

floatを表示するので、以下のチェックをOptionを開いていれる。

無事に動いていれば、

電圧が表示される。

関数化し４ｃｈ分を読めるようにしておく。
/* USER CODE BEGIN 4 */のところにでも、

float Read_ADS8341(uint8_t ch)
{
//variable
  uint8_t control_bits[4];
  uint8_t SPI_RX_buffer[3];
  uint16_t ReceivedData;
  uint8_t Dummy;
  float Vadcref=1.80; //reference voltage

switch(ch) {
                   case 0: //Channel 0
                       control_bits[0]=0B10010111;
                       break;
                   case 1: //Channel 1
                   control_bits[0]=0B11010111;
                       break;
                   case 2: //Channel 2
                   control_bits[0]=0B10100111;
                       break;
                   case 3: //Channel 3
                   control_bits[0]=0B11100111;
                       break;
                   default:
                   control_bits[0]=0B10010111;
               }
    control_bits[1]=0b00000000;
    control_bits[2]=0b00000000;
    control_bits[3]=0b00000000;

    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_RESET);
    HAL_SPI_TransmitReceive(&hspi1, &control_bits[0],  &SPI_RX_buffer[0],4, 100);
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_SET);

    //----1st byte----/
    SPI_RX_buffer[1]=SPI_RX_buffer[1] << 1; //shift 1 bit to left
    //2nd byte shift 7 bit to right
    Dummy=SPI_RX_buffer[2] >>7;
     // new 1st byte
     SPI_RX_buffer[1]=SPI_RX_buffer[1] | Dummy;
    //----2nd byte----//
     SPI_RX_buffer[2]=SPI_RX_buffer[2] <<1; //shift 1 bit to left
    //3nd byte shift 7 bit to right
     Dummy=SPI_RX_buffer[3] >>7;
    //----new 2nd byte----
     SPI_RX_buffer[2]=SPI_RX_buffer[2] | Dummy;

     ReceivedData=SPI_RX_buffer[1] <<8 | SPI_RX_buffer[2];

     return Vadcref*ReceivedData/65536;
}

変数をADSからのバックしてくる変数を定義
/* USER CODE BEGIN PV */
char cdcBuffer[64];
float ADS8341_RX_buffer[4];
/* USER CODE END PV */

作った関数の定義をPFPの所にいれる。
/* USER CODE BEGIN PFP */
float Read_ADS8341(uint8_t ch);
/* USER CODE END PFP */

main関数を以下のように編集する。
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

for (uint8_t i = 0; i<4; i++){
  ADS8341_RX_buffer[i]=Read_ADS8341(i);
}
sprintf(cdcBuffer, "V0=%f, V1=%f, V2=%f, V3=%f\n\r",ADS8341_RX_buffer[0],ADS8341_RX_buffer[1],ADS8341_RX_buffer[2],ADS8341_RX_buffer[3]);
while(CDC_Transmit_FS((uint8_t*)cdcBuffer, strlen(cdcBuffer)) == USBD_OK) {}
HAL_Delay(500);

  }



フルのコードを載せておくと
/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * <h2><center>&copy; Copyright (c) 2023 STMicroelectronics.
  * All rights reserved.</center></h2>
  *
  * This software component is licensed by ST under BSD 3-Clause license,
  * the "License"; You may not use this file except in compliance with the
  * License. You may obtain a copy of the License at:
  *                        opensource.org/licenses/BSD-3-Clause
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "usb_device.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "usbd_cdc_if.h"
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/
SPI_HandleTypeDef hspi1;

/* USER CODE BEGIN PV */
char cdcBuffer[64];
float ADS8341_RX_buffer[4];
/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_SPI1_Init(void);
/* USER CODE BEGIN PFP */
float Read_ADS8341(uint8_t ch);
/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_SPI1_Init();
  MX_USB_DEVICE_Init();
  /* USER CODE BEGIN 2 */


  //for initilizing of ADC
  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_SET);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

for (uint8_t i = 0; i<4; i++){
  ADS8341_RX_buffer[i]=Read_ADS8341(i);
}
sprintf(cdcBuffer, "V0=%f, V1=%f, V2=%f, V3=%f\n\r",ADS8341_RX_buffer[0],ADS8341_RX_buffer[1],ADS8341_RX_buffer[2],ADS8341_RX_buffer[3]);
while(CDC_Transmit_FS((uint8_t*)cdcBuffer, strlen(cdcBuffer)) == USBD_OK) {}
HAL_Delay(1000);

  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};
  RCC_PeriphCLKInitTypeDef PeriphClkInit = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }
  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  {
    Error_Handler();
  }
  PeriphClkInit.PeriphClockSelection = RCC_PERIPHCLK_USB;
  PeriphClkInit.UsbClockSelection = RCC_USBCLKSOURCE_PLL_DIV1_5;
  if (HAL_RCCEx_PeriphCLKConfig(&PeriphClkInit) != HAL_OK)
  {
    Error_Handler();
  }
}

/**
  * @brief SPI1 Initialization Function
  * @param None
  * @retval None
  */
static void MX_SPI1_Init(void)
{

  /* USER CODE BEGIN SPI1_Init 0 */

  /* USER CODE END SPI1_Init 0 */

  /* USER CODE BEGIN SPI1_Init 1 */

  /* USER CODE END SPI1_Init 1 */
  /* SPI1 parameter configuration*/
  hspi1.Instance = SPI1;
  hspi1.Init.Mode = SPI_MODE_MASTER;
  hspi1.Init.Direction = SPI_DIRECTION_2LINES;
  hspi1.Init.DataSize = SPI_DATASIZE_8BIT;
  hspi1.Init.CLKPolarity = SPI_POLARITY_LOW;
  hspi1.Init.CLKPhase = SPI_PHASE_1EDGE;
  hspi1.Init.NSS = SPI_NSS_SOFT;
  hspi1.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_4;
  hspi1.Init.FirstBit = SPI_FIRSTBIT_MSB;
  hspi1.Init.TIMode = SPI_TIMODE_DISABLE;
  hspi1.Init.CRCCalculation = SPI_CRCCALCULATION_DISABLE;
  hspi1.Init.CRCPolynomial = 10;
  if (HAL_SPI_Init(&hspi1) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN SPI1_Init 2 */

  /* USER CODE END SPI1_Init 2 */

}

/**
  * @brief GPIO Initialization Function
  * @param None
  * @retval None
  */
static void MX_GPIO_Init(void)
{
  GPIO_InitTypeDef GPIO_InitStruct = {0};

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOD_CLK_ENABLE();
  __HAL_RCC_GPIOA_CLK_ENABLE();

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_RESET);

  /*Configure GPIO pin : PA3 */
  GPIO_InitStruct.Pin = GPIO_PIN_3;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

}

/* USER CODE BEGIN 4 */
float Read_ADS8341(uint8_t ch)
{
//variable
  uint8_t control_bits[4];
  uint8_t SPI_RX_buffer[3];
  uint16_t ReceivedData;
  uint8_t Dummy;
  float Vadcref=1.80; //reference voltage

switch(ch) {
                   case 0: //Channel 0
                       control_bits[0]=0B10010111;
                       break;
                   case 1: //Channel 1
                   control_bits[0]=0B11010111;
                       break;
                   case 2: //Channel 2
                   control_bits[0]=0B10100111;
                       break;
                   case 3: //Channel 3
                   control_bits[0]=0B11100111;
                       break;
                   default:
                   control_bits[0]=0B10010111;
               }
    control_bits[1]=0b00000000;
    control_bits[2]=0b00000000;
    control_bits[3]=0b00000000;

    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_RESET);
    HAL_SPI_TransmitReceive(&hspi1, &control_bits[0],  &SPI_RX_buffer[0],4, 100);
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_SET);

    //----1st byte----/
    SPI_RX_buffer[1]=SPI_RX_buffer[1] << 1; //shift 1 bit to left
    //2nd byte shift 7 bit to right
    Dummy=SPI_RX_buffer[2] >>7;
     // new 1st byte
     SPI_RX_buffer[1]=SPI_RX_buffer[1] | Dummy;
    //----2nd byte----//
     SPI_RX_buffer[2]=SPI_RX_buffer[2] <<1; //shift 1 bit to left
    //3nd byte shift 7 bit to right
     Dummy=SPI_RX_buffer[3] >>7;
    //----new 2nd byte----
     SPI_RX_buffer[2]=SPI_RX_buffer[2] | Dummy;

     ReceivedData=SPI_RX_buffer[1] <<8 | SPI_RX_buffer[2];

     return Vadcref*ReceivedData/65536;

}





/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/
















コメント

コメントを投稿

このブログの人気の投稿

Attiny85とAQM0802A(LCD)のI2C接続

-
イメージ
Attiny85とAQM0802A(LCD)のI2C接続 以前に 、ブレッドボード上でArduinoにAQM0802を接続して文字を表示できたので、今度はAttiny85での表示。 Arduino　UNO,Nanoだと"Wire.h"を読み込むんだがAttinyでI2Cを扱うには、”TinyWireM"を読み込む。 またLCDで提供されているST7032.hの中身とかも変更する必要がある。 そこは自分でやらなくても、非常に先人の方々がまとめてくれている。（ ここと か） ・はまった点症状 AttinyにちゃんとISPから書き込みができているのに液晶に何も映らない。 かと言って同じスケッチをNanoに書き込み”Wire”に戻してあげて接続すると動く。 つまり、スケッチが悪い訳でもないし、液晶が壊れている訳でもない。 VCCのラインにスイッチを設けてやって、スイッチをなぜかダブルクリックすると液晶が映る。一度映ると消える事はないが、たまに映らない事があり不安定・・・ なぞのままである。 でAttinyが表示器を手にいれられた。 でスケッチを書き換えて温度計としてみる。 サーミスタのテストをしたとき のスケッチとマージして、Attiny85で計測して表示する。 26度付近の室温を示して、サーミスタを手でつまむと3４度とかまですぐ上昇。 温度表示まではできた。 //this is a test for attiny85 thermistor //measured temperature is displayed on LCD AQM0802A  //  PB5[  ]VCC  //  PB3[  ]PB2 SCL  //  PB4[  ]PB1  //  GND[  ]PB0 SDA #include <TinyWireM.h> #include <ST7032.h> ST7032 lcd; const int PIN_ANALOG_INPUT = 4; const float V5V = 5.0;//measured voltage +5V pin. const float R10k = 9980;//measured R R1
Read more »

Attiny85 FuseRest

-
イメージ
Attinyシリーズのマイコンに書き込みをする際に arvdude: Device singnature = 0x000000 arvdude: Yikes! Invalid device signature. とエラーが出て書き込めない場合の対処の話。フィーズリセッターを作ってリセットすると無事に書き込めるようになる。フィーズの設定をしないと書き込めなくなる場合がある事は知っていたが、その状況にいざなったので備忘録。  Attiny85を使ったプロジェクトをと久々にブレッドボードで、ライターを作成。 ArduinoのISPのスケッチをNanoに書き込みし、LチカをAttiny85から実行する。 https://www.studiopieters.nl/miniaturizing-attiny85/ を参考にして書き込み回路を作っている。昔Attiny85書き込み用のライター回路を作ったのだがどこかに行って見当たらないのでブレッドボードで。 Lチカまではなんて事ないし、沢山WEBで情報がひらえるので問題ない。 手元に7個あったが2個に書き込みができない事象が発生。おそらく、昔、digispark化したものなんだろうと・・・ arvdude: Device singnature = 0x000000 arvdude: Yikes! Invalid device signature. とエラーが出て、0x000000とデバイスを認識してくれない。 本来は、0x1e930Bと表示され、（たぶんat85)と表示される。 これも調べると、よくあるらしく、フューズの設定を12VをResetピン（１番ピン）に与えて書き換えれば復活するとの情報がたくさんあり、フィーズを書き換えればいいんだろうと以前から見当はついていたが、書き込めない事象に出会ってこなかったので。 フューズリセッターの回路とスケッチが以下に見つけられたのでさっそくやってみた。 https://sites.google.com/site/wayneholder/attiny-fuse-reset https://gijin77.blog.jp/archives/32869284.html これを参考に、ブレッドボードで回路を作ってみた。 12Vの供給は、別に電源を用意してもよいが昇圧回路をアマゾンで大量購入していたも
Read more »

HS101 STM32の自作お手軽オシロスコープ

-
イメージ
 オシロスコープの作製 https://www.martinloren.com/hs10x-diy-oscilloscopes/ ①準備 ：ハードオフに行って安いスマホか、タブレットを購入してくる（画面として使いたい。1200円でNEXUS7を購入してきた。手元のスマホを使うでもむろんよい。 ②電子部品 物をそろえる。基本手元にある部材でほとんど揃えられたがUSB OTG Cable だけはアマゾンで調達。100均のケーブルを加工する方法が検索すると出てくるが、さすがに面倒なので購入。martinlorenの解説では、TTLケーブルを調達して書き込むと書いてあるが、まあおれはST-LINKをもっているのでこれを使う。 ③ハード部分の組み立て http://hscope.martinloren.com/HS101-oscilloscope.html に記載の通りに回路を構成。 部品数が少ないので１０分程で半田は終了。基板を切断する。 bulePillがすでにブレッドボードにさしてつかっていたものなのでジョイントが裏側に。特段高さ問題なく、bulepillの基板に接触する事はない。 これにプローブとなる線を半田してハードは終わり。 ④ソフト側 アンドロイドに、HScopeをインストール。これはgoogleアプリからサクッとDLするだけ。 https://play.google.com/store/apps/details?id=com.martinloren.hscope ファームの書き込み 公式ページでは、USB-TTL Connectorを購入してきて、スマホのSTM32への書き込みアプリをＤＬしてきてスマホから焼き付けるという事だが、そんなケーブルわざわざ用意しないので、ST-LINK(中華）を使う。 ファームをgithubからDL https://github.com/martinloren/HScope/tree/master/HS10X 2022年12月時点で最新は、V10.2。 STM32 ST-LINK utilityを落としてくる。 https://www.st.com/ja/development-tools/stsw-link004.html? stFirstName=&stLastName= DL時に、名前とメアドが聞かれて、メールに届い
Read more »
