MSP432 ERROR: the connected device is not msp432p401r

-

cortex_m4_0: * warning *: the connected device is not msp432p401r ・・・

といったエラーが出て書き込めなくなった。

迂闊に、クロックを48MHｚに設定しようとするとこうなるらしい・・・対処法も一応乗っていて、

https://www.ti.com/lit/ug/slau597f/slau597f.pdf?ts=1623375496064&ref_url=https%253A%252F%252Fwww.google.com%252F

のＦＡＱにの通りに・・・

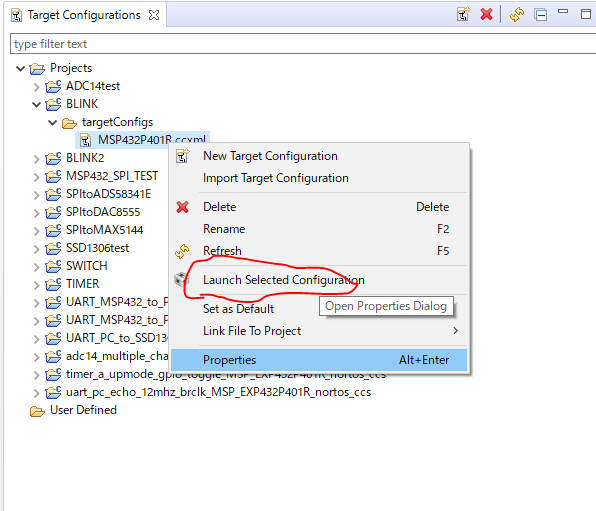

View -- Target configurationsと進んで、MSP432P401R.ccxmlを右クリック。Launch Selected configrationを選択


最初は、Texas・・・と１つしか見えていないんで、右クリックしてshow all core
Non Debuggable devicesが見えるが階層が隠れているので表示し、これをConnect Targetを選択して接続する。

接続したら、Script-defalt-MS432_Factory_Resetを選択する。

すると中身を消去しに行ってくれて、デバッグをとめて、リスタートすると工場出荷時に戻る。

ってってやって直ぐに戻ってくれれば苦労はしない！

結果決め手がわからないうちに、戻った・・・・

１・まずすべての結線なんかははずして、”身軽”に

２・MS432_Factory_Resetを選択、デバッグモードを一度止めたら、ＵＳＢを抜いてさして。

ってなことを繰り返しているうちに、元に戻った・・・・同じ症状が出てここにきてくれた方、申し訳ない。いえることは、データシートの手順の通りを信じて何度かしていればもとに戻るということ。
