MSP432 GPIO Output - BLINK

-






MSP432を入手

Getting Startedの画面から、Browse and import Examplesを選択する

New　Projectから作っていくとDriverLibrで必要なファイルがデフォルトで設定されないのため、Exampleの中のemptyをひな形として使う。何事もひな形からが間違いない。



IMPORTをｓるうとCCSに取り込まれる。

取り込まれたフォルダを右クリックして名前を適当に変更する。

まずはLチカということでBLINKとした。

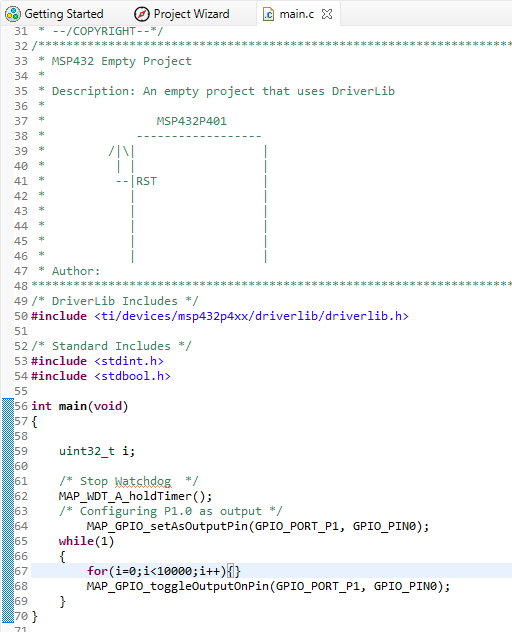

mainの下に、

MAP_GPIO_setAsOutputPin(GPIO_PORT_P1, GPIO_PIN0);
P1ポートのPIN0をアウトプットに設定するための１行

とこのピンをトグル（オンならオフ、オフならオン）するための

MAP_GPIO_toggleOutputOnPin(GPIO_PORT_P1, GPIO_PIN0);

行をwhileの中に入れる。待ち時間を入れてあげないと高速に点滅＝目視で確認できないほどの高速に点滅するので、for文で無意味に10000まで数えてもらう。カウント用の変数iも上の方で宣言。

キーボードでCtrl＋Bを押してビルトする。簡単なのでエラーとかないと思うが、あれば修正。その後、FLUSHのボタンを押して、書き込みを実施する


写真なので点滅しているかわからないが、上の写真で赤色のLEDが点滅してれば成功
